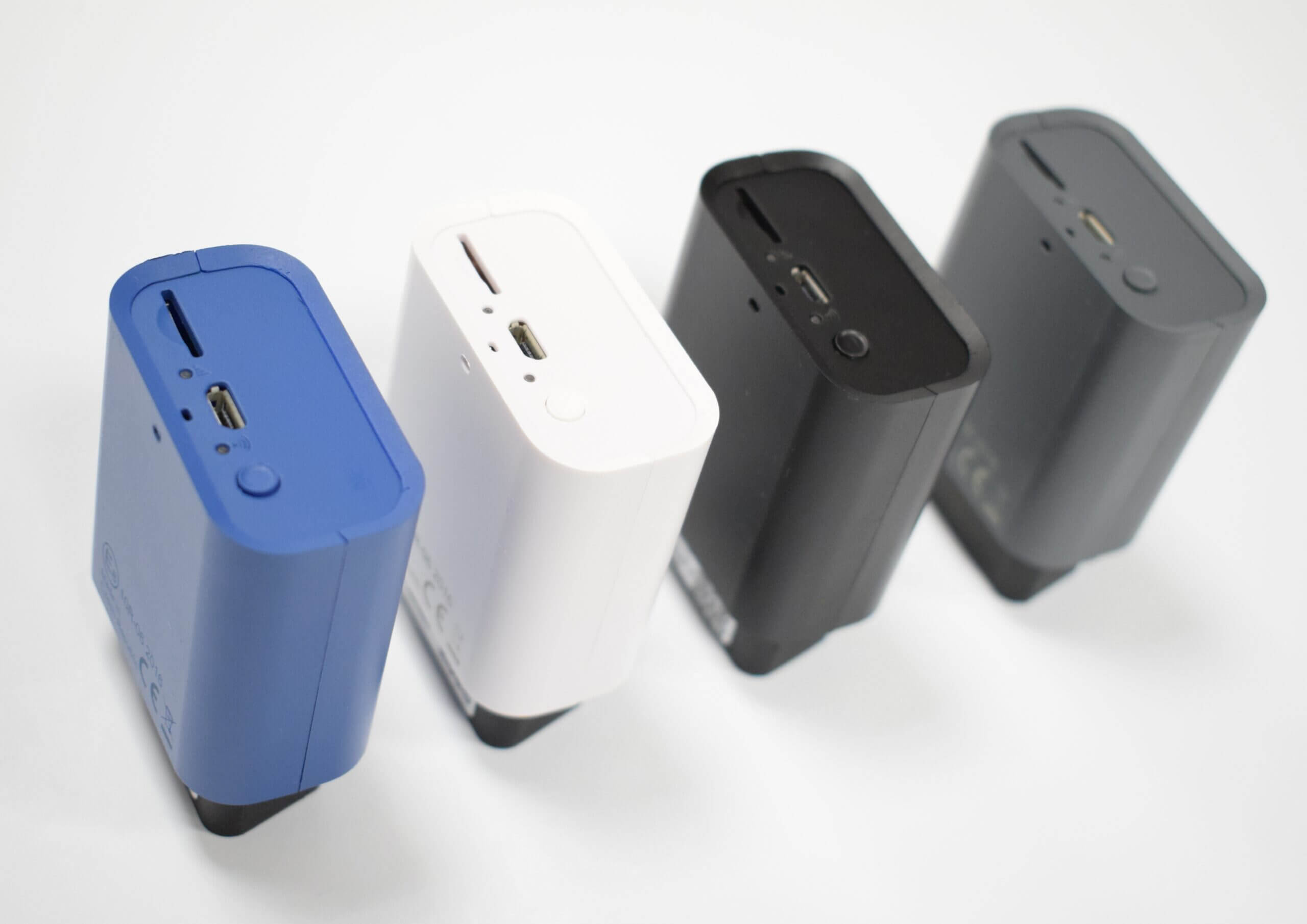

OBD Head IoT Unit

GPS Tracker a IoT Telematika

Toto rozhraní se používá pro komunikaci s řídící jednotkou vozidla. Jednotka dokáže žádat o standardní OBD data, číst závady a sledovat polohu vozidla. Jednotka zpracovává až 6 současných připojení CAN a připojení K-Line pro čtení telematických dat specifických pro každý automobil. Získané informace z vozidla dále odesílá na vybraný vzdálený server nebo do zařízení připojeného pomocí Bluetooth/Wi-fi.

TS02-110-schema-v3

Plnohodnotné řešení pro telematiku

TS02-110 OBD Head poskytuje veškeré dostupné informace o Vašich vozidlech.

Běžná zařízení

  • 1 připojení na sběrnici CAN
  • Data pouze z jednotky motoru
  • Pouze data standardu E-OBD
  • Bez možnosti přizpůsobení

TS02-110 OBD Head Telematika

  • 6 připojení na CAN bus connections, včetně single wire a fault tolerant. Navíc připojení K-Line a VPW (SAE J1850)
  • Data ze všech dostupných řídicích jednotek, včetně Přístrojové desky, Modulů dveří, Airbagu, ABS, Centrálních jednotek, Infotainment jednotek a dalších komfortních systémů
  • E-OBD data a Vlastní telematická data, obsahující parametry specifické pro jednotlivá vozidla.
  • Široké možnosti přizpůsobení, včetně podpory pro tvorbu vlastních aplikací pro zařízení.


Robustní řešení pro monitoring vozidel

Webový monitoring vozidel v kombinaci se sběrem dat umožní plnohodnotnou správu všech připojených vozidel. Zákazníci mají například přístup k historii cest jednotlivých vozidel, sledování jejich spotřeby, čtení chybových kódů, nastavení servisních intervalů a mnoha dalším funkcím.

Online telematika

Všechny parametry vozidel, lokace a další statistiky jsou dostupné online prostřednictvím webové aplikace Fleet Tracking Dashboard. Tu je možné obsluhovat z jakéhokoliv zařízení pomocí internetového prohlížeče. Data z jednotlivých vozidel lze také nakonfigurovat tak, aby byla dostupná lokálně (přímo ve vozidle), a to prostřednictvím připojení Bluetooth nebo Wifi.


Základní informace

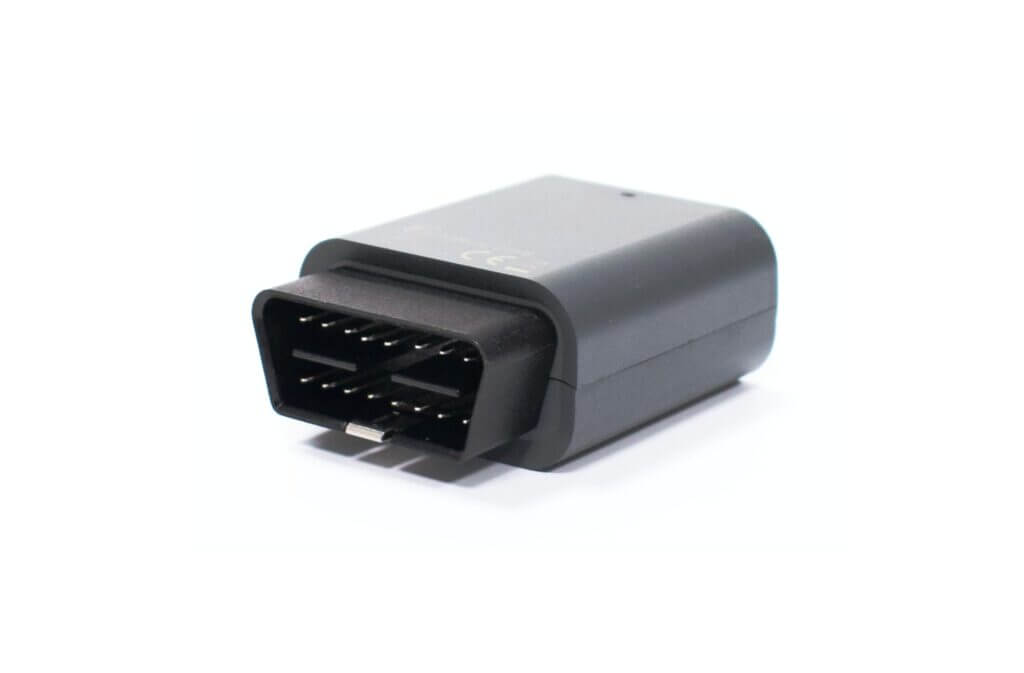

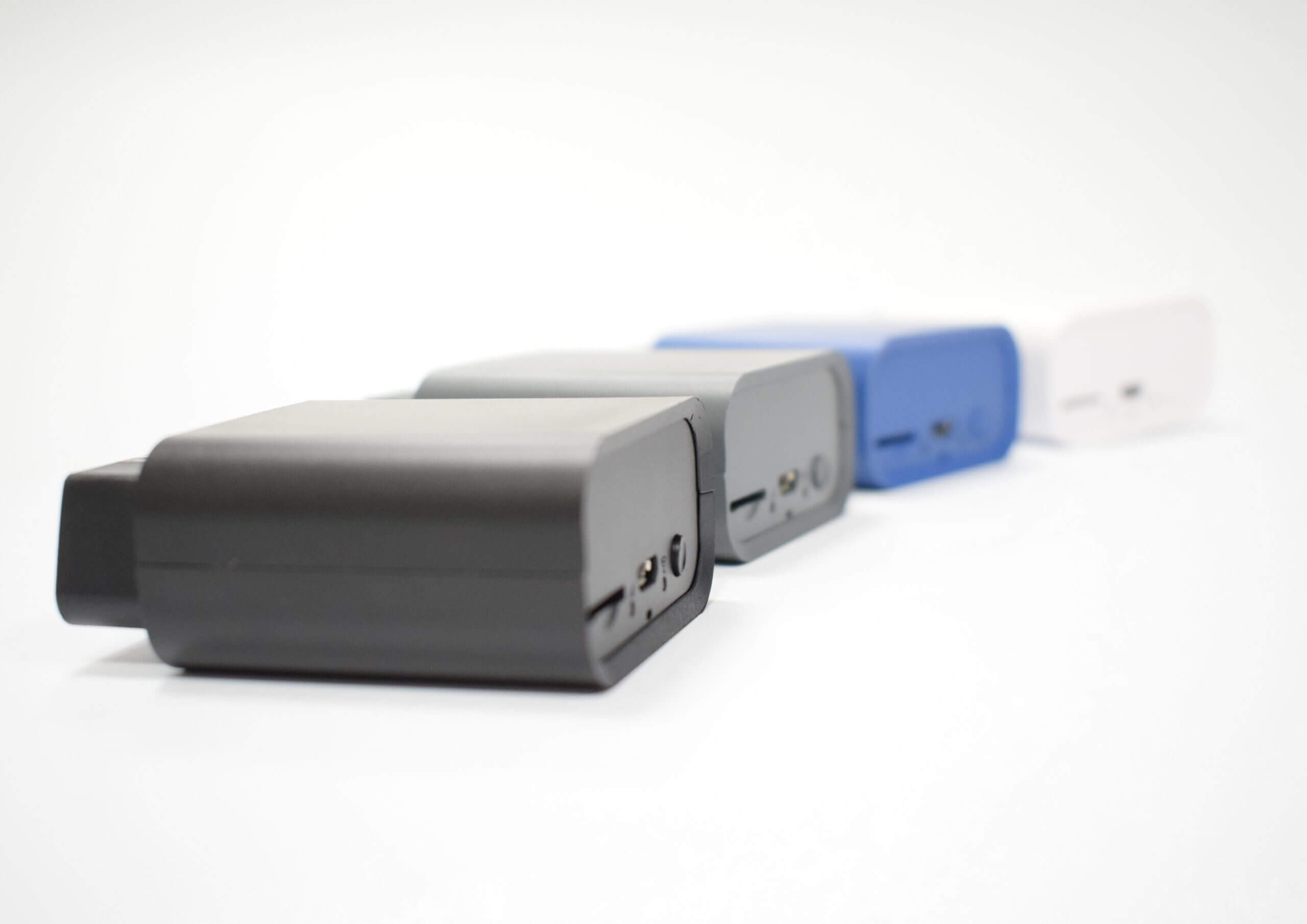

Jednotka OBD Head je připojena do diagnostické zásuvky vozidla. Nabízí funkce čtení parametrů vozidla, sledování polohy pomocí GPS a základní diagnostiku prostřednictvím standardu E-OBD a vlastní databáze specifických parametrů, získaných z vybraných řídicích jednotek ve vozidle. Získaná data předává na vzdálený server pomocí GSM/LTE, nebo do spárovaného zařízení pomocí Bluetooth nebo Wi-fi. Odtud je možné taky jednotku ovládat a nastavovat. S vozidlem jednotka komunikuje prostřednictvím CAN nebo K-Line.

TS02-110 Internals and OBD Connections
Vnitřní komponenty a OBD připojení (klikněte pro zvětšení)

Technická specifikace

Systémové parametry

  • CPU ARM Cortex®-A7 (32 KB I-Cache, 32 KB D-Cache, 128 KB L2-Cache) up to 528MHz
  • 128 MByte DDR3L Memory
  • 4 GByte eMMC Memory
  • slot for microSD/microSDHC/microSDXC card
  • 3-axis, 10-bit/8-bit digital accelerometer (selectable full scales of ±2 g/±4 g/±8 g ), with Output data rates (ODR) from 1.56 Hz to 800 Hz
  • Real Time Clock
  • two status LEDs
  • SOS tactile switch

Periferie

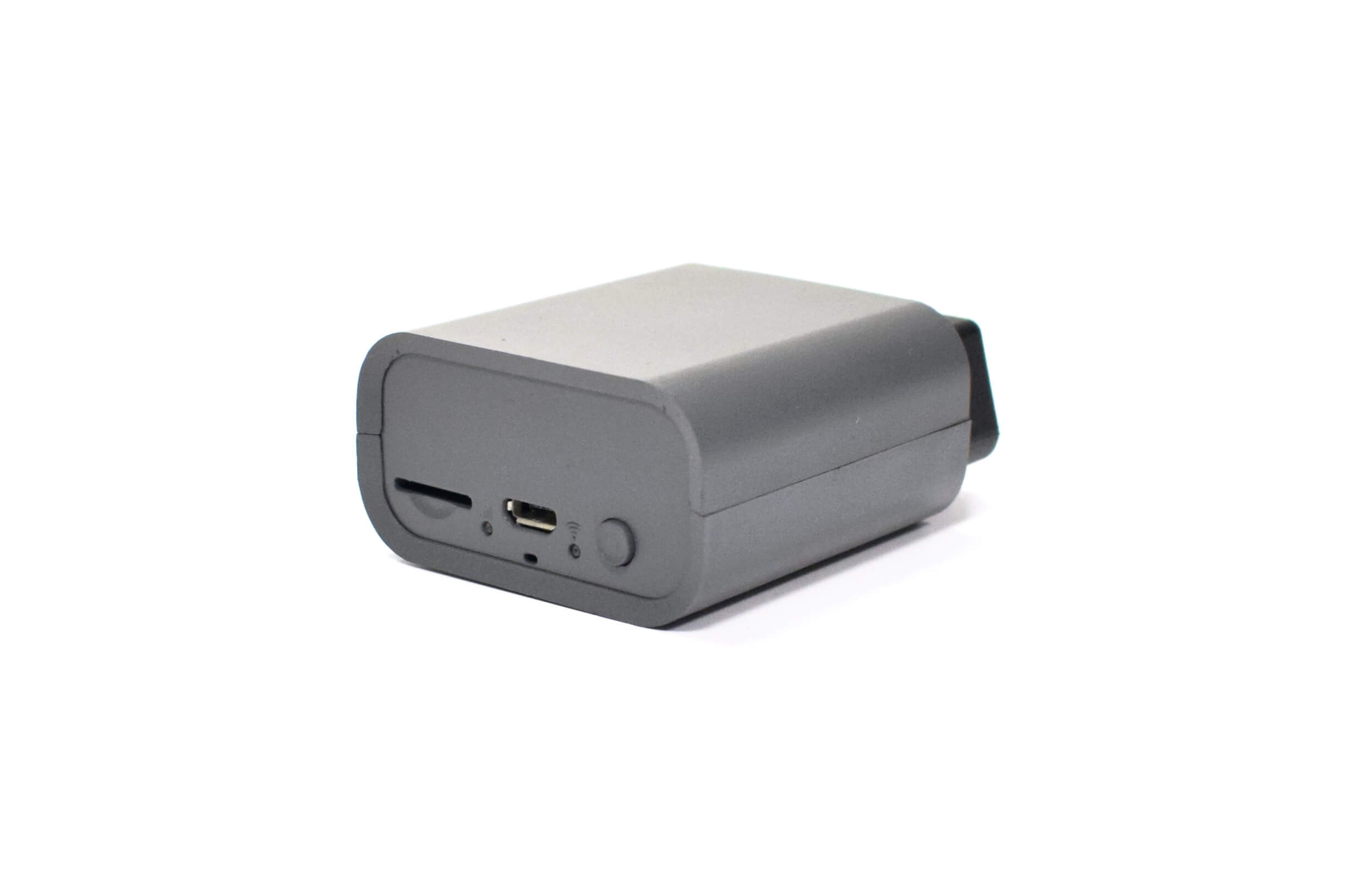

  • micro USB AB connector (USB Device)
  • BlueTooth V2.1+EDR/BT v3.0/BT v3.0+HS/BT v4.2
  • Wifi 2.4GHz, 150/150 Mbps rates ( standards IEEE 802.11b/g/n/d/e/h/i)
  • LTE cat.4 (150/100Mbps (UL/DL)), UMTS/HSPA+, GSM/GPRS/EDGE
  • internal nanoSIM card socket (optional M2M eSIM)

Rozhraní OBD

  • Fault tolerant CAN ISO11519 on OBD (Hi/Low)
  • 6x CAN ISO11898 on OBD (Hi/Low)
  • K-line
  • VPW

Sledování polohy

  • GNSS: GPS/GLONASS/BeiDou/Galileo/QZSS with support A-GPS

Telematic parametry

Specifická databáze parametrů Telematic Dataset je dostupná pro více než 500 nejčastějších modelů vozidel. Podpora jednotlivých parametrů je závislá na dostupných řídicích jednotkách a vybavení vozidla. Pro vozidla, která zatím nejsou databází podporována je k dispozici standardní čtení parametrů pomocí E-OBD.

Příklady podporovaných řídicích jednotek a parametrů:

Řídicí jednotka motoru

  • Engine RPM
  • Battery Level
  • Engine Coolant Temperature
  • Engine Oil Temperatur
  • Fuel Rate/Flow, Engine Fuel Rate
  • MIL Emission Control System
  • Mileage To Service
  • Oil Life Remaining – Distance (or Days)
  • Fuel Consumption
  • Cruise Control Status
  • Time since engine start

ABS/ESP jednotka

  • Warning Brake Fluid Level Low
  • Warning Brake Pads
  • Brake Pedal Status

Jednotka airbagu

  • Individual Seat Belt Status

Přístrojová deska

  • Odometer
  • Fuel Level
  • Vehicle Speed
  • Fuel Consumption
  • Trip Meter
  • Mileage To Service
  • Change Oil Lamp Indicator
  • Warning Lamps indicator

Jednotka převodovky

  • Transmission Fluid Temperature
  • Transmission Gear

Monitorování tlaku v pneumatikách

  • TPMS Reading (x4 wheels), Tire Pressures
  • Tire Warning Lamp (defect)

Jednotka Gateway

  • VIN identification

Jednotka centrální elektroniky

  • Doors / Locks Status
  • Windows Status
  • Light Switch Position
  • Interior Light Status
  • Turn Signal Status
  • Warning Lights
  • Park Brake Status
  • Ignition (Switched Power Supply)

Klimatizace (HVAC)

  • Outside temperature
  • Inside temperature
  • Air conditioning Status

Přídavné topení

  • Heating status
